“Kontrafaktische Architektur” liefert fast keine Treffer bei Google….
… deshalb dieser Beitrag, um das zu ändern: Für das Never Built Göttingen Blog, indem es um nicht realisierte Gebäude geht, habe ich versucht dieses Was-wäre-wenn-Szenario mit Kartenmaterial zu bereichern.
Auf Basis von OpenStreetMap (OSM) ist das grundsätzlich nicht so schwer, mit JOSM kann man sich einfach den gewünschten Kartenausschnitt herunterladen und dann anfangen zu zeichnen. wichtig ist, dass man die eigenen Gebäude zur Sicherheit mit “upload=false” auszeichnet, um versehentliche Uploads zu verhindern.
Allerdings hat man dann bestenfalls einen Fork der Daten im OSM XML Format erzeugt. Wenn man lieber nur mit der Differenz zu echten Karte weiterarbeiten will, um auch zukünftige Änderungen im anzeigten Kartenmaterial zu haben, wird die Sache etwas komplizierter. Eine Möglichkeit sind spezielle Werkzeuge zur Verschmelzung / Zusammenführung (englisch “Conflation”).
Eine andere, die sich nur auf die Erfüllung der konkreten Anforderungen konzentriert, ist hier skizziert:
Ablauf
Als Beispiel dient der prominente Eintrag zu den drei blauen Türmen, er ließ sich recht einfach in JOSM modellieren.
Extraktion der Änderungen
Der erste Schritt ist es die eigenen Änderungen zu isolieren, dazu kann z.B. osmium verwendet werden:
osmium tags-filter -o filtered.osm.xml w/upload=false input.osm.xml
Da das Ergebnis als XML gespeichert wurde, kann es wieder in JOSM geöffnet werden:
Bildung einer Maske
Der nächste Schritt ist es aus den isolierten Änderungen eine Art Maske zu erzeugen, die dann wieder zur Filterung eines größeren Gebietes verwendet werden kann. Dieser und die folgenden Schritte wurden mit PyOsmium gemacht, zur Implementierung, siehe unten.
Bei der Bildung der Maske werden auch gleich die OSM IDs der Änderungen angepasst: Diese sind bis hier hin negativ, da sie nicht “echt” also Teil des zentralen OSM Datenbestandes sind. Allerdings mögen verschiedne Bibliotheken oder auch Planetiler es nicht wenn sie negativ sind, daher werden sie einfach mit -1 multipliziert.
Eingabedatei aufräumen
Mit der Maske lässt sich nun ein OSM Datendump aufräumen. Dabei wird der gesamte gewünschte Kartenausschnitt durchlaufen und jeder OSM weg , der die Maske überschneidet verworfen. So lassen sich bestehende Gebäude, Grünflächen etc entfernen.
Zusammenführung
Der letzte Schritt ist die Zusammenführung des bereinigten Gebietes mit den eigenen Änderungen.
Ergebnis
Der nächste Schritt ist dann die Konvertierung der OSM PBF Datei in Vektorkacheln mit Planetiler.

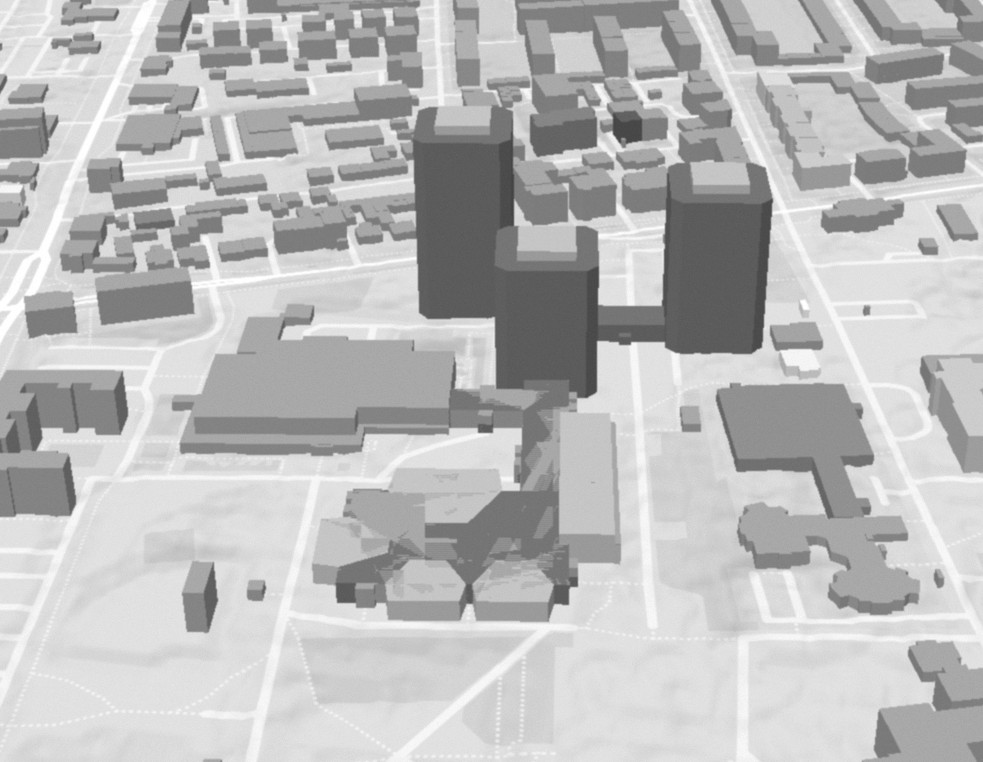

Und so sehen die erzeugten Kartendaten in einem provisorischem Maplibre JS GL Renderer aus:
Implementierung
Diese Python Funktion erledigt die Schritte oben, die einzelnen Parameter:
base_file- Der Datendump des Gesamtgebietespatch- Die bereinigten mit JOSM erstellten Änderungenoutput_file- die Zieldateioverwrite- Bestehende Dateien überschreiben (True|False)
def merge (base_file, patch, output_file, overwrite) -> None:
class IntersectionHandler(osmium.SimpleHandler):
"""
Handler to identify ways in an OSM file that intersect with a given set of polygons.
"""
def __init__(self, target_polygons):
super(IntersectionHandler, self).__init__()
self.target_polygons = target_polygons
self.wkbfactory = osmium.geom.WKBFactory()
self.intersecting_ways = []
#TODO: Check if we also need to remove nodes
def way(self, w):
if w.is_closed():
try:
wkb_line = self.wkbfactory.create_linestring(w)
shapely_line = shapely.from_wkb(wkb_line)
if len(shapely_line.coords) >= 4:
closed_way_polygon = Polygon(shapely_line)
for target_poly in self.target_polygons:
if closed_way_polygon.intersects(target_poly):
self.intersecting_ways.append({
'id': w.id,
'tags': dict(w.tags),
'geometry': closed_way_polygon
})
break
except osmium.geom.GeometryError as e:
logger.error(f"Could not create geometry for Way {w.id}: {e}")
class IDChanger(osmium.SimpleHandler):
"""
Handler to write OSM objects to a new file, changing their IDs to positive values.
"""
def __init__(self, writer):
super(IDChanger, self).__init__()
self.writer = writer
def node(self, n):
new_node = create_mutable_node(n)
new_node.id = n.id * -1
logger.debug(f"Changing node ID from {n.id} to {new_node.id}")
self.writer.add_node(new_node)
def way(self, w):
new_way = create_mutable_way(w)
new_way.id = w.id * -1
new_way.nodes = None
refs = []
for r in w.nodes:
r.ref = r.ref * -1
refs.append(r)
new_way.nodes = refs
logger.debug(f"Changing way ID from {w.id} to {new_way.id}")
self.writer.add_way(new_way)
def relation(self, r):
new_relation = create_mutable_relation(r)
new_relation.id = r.id * -1
logger.debug(f"Changing relation ID from {r.id} to {new_relation.id}")
self.writer.add_relation(new_relation)
class ExcludingIdFilter:
"""
A filter class for osmium.FileProcessor to exclude objects based on their IDs, see https://github.com/osmcode/pyosmium/issues/310
"""
def __init__(self, ids):
self.ids = ids
def node(self, n):
if n.id in self.ids:
return True
return False
def way(self, w):
if w.id in self.ids:
return True
return False
def relation(self, r):
if r.id in self.ids:
return True
return False
def area(self, a):
if a.id in self.ids:
return True
return False
logger.info("Generating mask and appying it to the input file.")
# Step 1: Process the patch file to change IDs to positive and extract polygons.
# This temporary file will hold the patch with inverted IDs.
with tempfile.NamedTemporaryFile(mode='w+t', delete=True, suffix=".pbf",) as temp:
with osmium.SimpleWriter(temp.name, overwrite=True) as writer:
handler = IDChanger(writer)
osmium.apply(patch, handler)
writer.close()
wkbfab = osmium.geom.WKBFactory()
polygons = []
# Read the transformed patch file to extract geometries for exclusion.
with open(temp.name, 'rb') as f:
patch_buffer = f.read()
patch_pbf = osmium.io.FileBuffer(patch_buffer, "pbf")
for o in osmium.FileProcessor(patch_pbf).with_areas():
logger.debug(f"Generating {o.type_str()} filter primitive for {o.type_str()}, id: {o.id}")
if o.is_way() and not o.is_closed():
wkb = shapely.from_wkb(wkbfab.create_linestring(o.nodes))
elif o.is_area():
logger.debug(f"Area: {o.__dict__}")
wkb = shapely.from_wkb(wkbfab.create_multipolygon(o))
else:
wkb = None
polygons.append(wkb)
# Filter out any None values from the polygons list (e.g., non-closed ways, nodes, relations)
polygons = [item for item in polygons if item is not None]
logger.info(f"Extracted {len(polygons)} polygons to use as filter.")
# Step 2: Identify ways in the base file that intersect with the extracted polygons.
handler = IntersectionHandler(polygons)
handler.apply_file(base_file, locations=True, idx='flex_mem')
results = handler.intersecting_ways
# Collect IDs of ways to be excluded from the base file.
ids = []
for i in results:
ids.append(i['id'])
logger.debug(ids)
# Step 3: Create a temporary base file with intersecting ways removed.
with tempfile.NamedTemporaryFile(mode='w+t', delete=True, suffix=".pbf") as temp:
with osmium.BackReferenceWriter(temp.name, base_file, overwrite=True) as writer:
for o in osmium.FileProcessor(base_file)\
.with_filter(osmium.filter.EntityFilter(osmium.osm.WAY))\
.with_filter(ExcludingIdFilter(ids)):
writer.add(o)
logger.info(f"Generated masked file. Applying patch. Overwrite: {overwrite}")
# Step 4: Merge the filtered base file with the transformed patch file.
with open(temp.name, 'rb') as f:
with osmium.SimpleWriter(output_file, overwrite=overwrite) as writer:
reader = osmium.MergeInputReader()
reader.add_buffer(patch_buffer, "pbf")
reader.add_buffer(f.read(), "pbf")
reader.apply(writer)
writer.close()
logger.info(f"Done, {output_file} written")
